黑金剛電容：導電性高分子固體鋁電解電容器在安裝時的注意事項

作者：黑金剛電容發布時間：2020-07-27 11:39:08 訪問量：7172 來源：日本貴彌功株式會社

黑金剛電容導電性高分子固體鋁電解電容器在安裝時的注意事項：

1）組裝時

① 已經成套組裝并通過電的電容器請勿再次使用。

② 電容器內可能產生再生電壓。此時，請通過 1kΩ 左右的電阻進行放電。

③ 在超過室溫 35℃、濕度 75%RH 的條件下，超過產品目錄或規 格說明書的規定期限進行長期保管時，電容器的漏電流有可能增大。此時，請通過 1kΩ 左右的電阻放電后使用。

④ 安裝前請確認電容器的額定規格（靜電容量及額定電壓）

⑤ 安裝前請確認電容器的極性。

⑥ 請勿使用跌落到地板等上的電容器。

⑦ 安裝時請勿使電容器變形。

⑧ 請確認電容器的端子間隔和印刷配線板孔間隔是否對準后，再進行安裝。

⑨ 請不要在電容器上施加超過產品目錄或規格說明書所規定機械強度的力。

如果在電容器上施加過強的力，電極端子會折斷或變形，從而影響到安裝。此外，還有可能導致短路、斷線、漏電流增大和外包裝破損等。

自動裝配機在對準吸附、安裝位置以及切斷引線時也有可能產生應力，請注意它的沖擊力。

2）焊接時的焊接耐熱

焊接條件請設定在本公司的推薦條件范圍內。因焊接等的熱應力，有可能漏電流會上升，容量減少。如果在工作上限溫度以下加載電壓，則上升的漏電流會逐漸減小。此外，漏電流利用自我修復作用改善的速度，越接近工作上限溫度及額定電壓自我修

① 利用烙鐵進行焊接時，請確認以下內容。

…焊接條件（溫度、時間）請設定在產品目錄或規格說明書規定的范圍內。

…請不要將烙鐵的烙鐵頭接觸到電容器的本體。

② 進行波峰焊時，請確認以下內容。

…進行焊接時，請勿將電容器主體浸入到熔融的焊料中。插入印刷配線板，只對有電容器一側的相反側背面進行焊接。

…焊接條件不可超出產品目錄或規格說明書中規定的范圍。

…除端子部以外，不可附著有焊劑。

…進行焊接時，要注意避免其他部件翻倒接觸到電容器。

③ 進行回流焊時，請確認以下內容。

… 焊接條件（預熱、焊接溫度、時間）不可超出產品目錄或規格說明書中規定的范圍。

… 回流爐的加熱器種類及位置，甚至電容器的顏色和材質都有可能影響到電容器受到的溫度應力，請注意加熱的程度。

… 關于汽相焊（Vapor Phase Soldering）的焊接方法，請另外與我們聯系。

請注意，除了SMD 品（鑄模貼片型、貼片型）以外，其他類型電容器不可進行回流焊接。

SMD產品（貼片型）不對應波峰焊，敬請注意！

④被安裝過一次的電容器在拆下來之后請勿再次使用。在同一地方重新安裝電容器時，請在清除焊劑等之后，用烙鐵在規定范圍的條件下安裝。

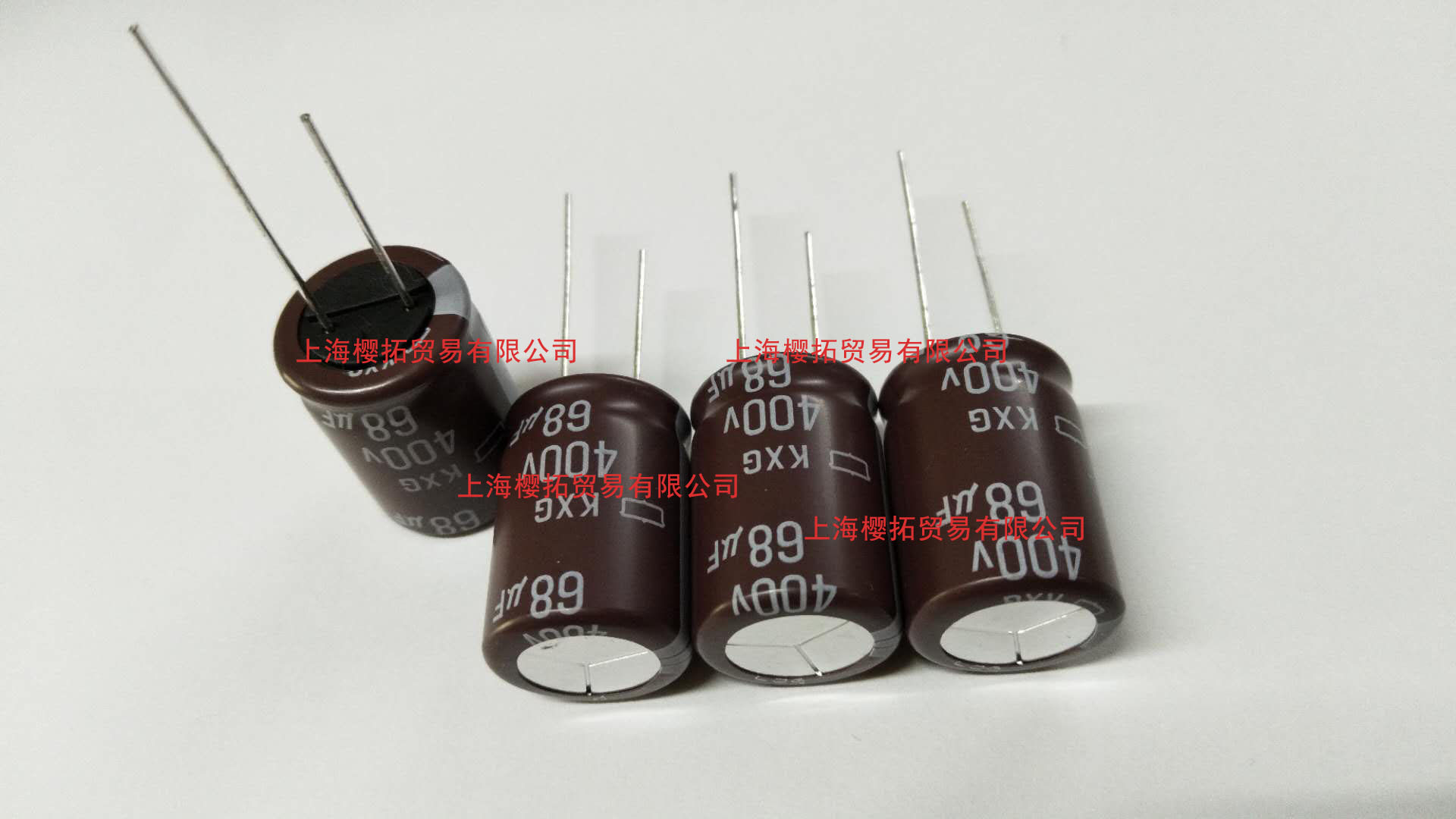

黑金剛電容

3）焊接后的處理

焊接后不可施加以下機械應力。

① 不可將電容器主體傾斜、倒地或扭曲。

② 不可抓電容器的本體搬運基板。

③不可讓其他物體碰撞到電容器。此外，當疊加放置基板時，不可使基板或其他部件碰到電容器。

④ 不可掉落已安裝好電容器的基板。

4）基板清洗

無論怎樣的清洗，PMA系列都不對應，敬請注意！

① 電容器不可用以下清洗劑進行清洗。需要清洗的時候，請設 定在產品目錄或規格說明書的規定范圍內。請?zhí)貏e注意超聲波清洗的條件。

＊鹵素類溶劑 →電容器產生電觸導致故障

＊堿性類溶劑 →鋁殼腐蝕（溶解）

＊萜烯類、石油類溶劑 →封口橡膠老化

＊二甲苯、甲苯 →封口橡膠老化

＊丙酮 →標示消失

換代氟利昂或者其他洗凈藥劑請事先咨詢我們。

②清洗電容器時，請確認以下內容。

…請進行清洗劑的污染管理 ( 電導度、pH、比重、含水率等 )。

…清洗后的電容器，請不要保管在清洗液或密封的容器中。此外，請用熱風（工作上限溫度以下的）吹 10 分鐘以上進行充分干燥，避免基板及電容器上殘留有清洗液。一般情況下鋁電解電容器很容易和鹵素離子發生反應（特別是氯離子），因使用的電解質和封裝材料的不同，反應的程度有所差異，但是，當一定量的鹵素離子侵入到內部，將導致使用過程中發生腐蝕反應，從而導致漏電流大幅增加，發熱，開路等破壞性故障。

用以下新溶劑清洗的時候，請在以下清洗條件范圍內操作。

a) 高級乙醇類清洗劑　

派因阿爾法 (Pine Alpha) ST-100S（荒川化學工業）　

庫林斯魯 (Clean Through) 750H、750K、750L、710M （花王）　

德克諾克阿 (Techno Care) FRW-14,15,16,17

(Momentive Performance Materials)

「容許清洗條件」

在 60℃以下液溫中浸泡，不超過 10 分鐘，或超聲波清洗。不管采用什么清洗方法，不可擦拭其他部件、印刷配線板上的電容器標注部分。此外，用清洗液進行沖洗，有可能對電容器的標注部分帶來不良影響，謹請注意。

b) 換代氟利昂　

AK225AES（旭玻璃制品公司）

「容許清洗條件」

浸泡于液體中、超聲波、蒸汽中的任意清洗方法都請不要超過 5 分鐘。換代產品氟利昂從地球環境的角度而言，也會逐漸禁止使用，請把它作為暫時的對策，并盡量避免使用。
