不同環境溫度下，黑金剛鋁電解電容使用壽命估算方法

作者：黑金剛電容發布時間：2022-12-26 19:06:43 訪問量：4348 來源：Nippon Chemi-Con

對于出廠檢驗合格的電解電容，產品合規使用過程中的故障率是很低的，這一安全使用過程也可稱為電解電容的壽命。影響電解電容使用壽命的主要因素是環境溫度，工作電壓和紋波電流，過高的環境溫度會引起自身發熱，電解液蒸發，氧化膜損壞等，使容量減少、漏電流増大，使電容達不到額定規格。高的工作電壓和紋波電流同樣會使電容發熱，產生同樣的后果，使電容壽命下降。本文將介紹不同環境溫度下黑金剛鋁電解電容的壽命估算方法。今天黑金剛電容上海櫻拓小編就跟大家分享一下。

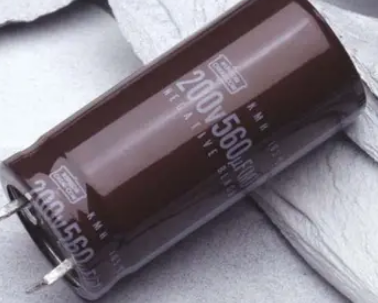

黑金剛電容

A：初期故障期間：制造工程不良?制品出荷以前故障。隨著工作時間的增加，故障率迅速降低。

B：偶發故障期間：壽命期，故障率低且穩定，故障率幾乎與時間關系不大，近似為常數。

C：損耗故障期間：老化失效期，隨時間的增加而迅速出現大批故障，故障率高。

影響鋁電解電容壽命的主要因素—環境溫度

環境溫度影響鋁電解電容的結果，也是影響壽命最主要的因素。

紋波發熱曲線

所示，紋波發熱升溫是紋波電流的平方關系，從圖中可觀察到，當紋波比額定容許值升高50%時，由紋波發熱增加5℃左右。

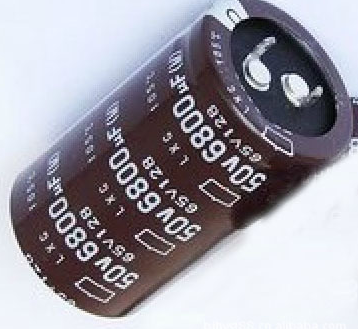

黑金剛電容

環境溫度與黑金剛鋁電解電容壽命的關系

以額定溫度85℃， 5000h的電容為例的環境溫度(包括紋波發熱)與使用壽命的關系圖，在紋波電流中等，由于紋波電流使電容發熱15℃的情況下，額定85℃， 5000h，當在環境溫度40℃的情況下，使用壽命可達接近60000小時;環境溫度在55℃的情況下，使用壽命可達20000小時，都比額定壽命要長很多。如果應用在紋波比較小的情況下，實際使用壽命更長。

可觀察到，環境溫度每下降10℃，壽命提升1倍。

對于鋁電解電容普遍適用，對于估算使用壽命是可行的。

黑金剛的鋁電解電容器根據產品特性可分為五類：導電性高分子固體鋁電解電容器、導電性高分子混合型鋁電解電容器、小型鋁電解電容器、大型鋁電解電容器產品以及音響設備用鋁電解電容器。

·低ESR(如PMA、PXT、PSG等系列)

·高紋波電流(如PXS、PXG、PSK等系列)

·長壽命(如MLF、RWL、LXS等系列)

·耐高溫(如HXE、HSE、GPA等系列)

·超小、超薄型封裝(LXS、RWR、SRG等系列)

·低阻抗(MZA、KZN、LZA等系列)
